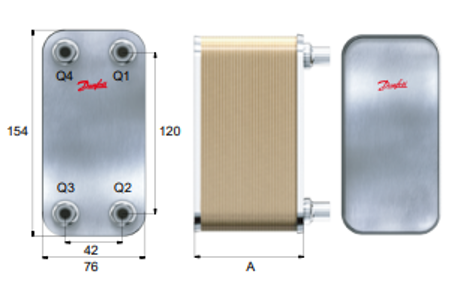

丹佛斯（上海）投资有限公司展示了C12L-EZ-22微板换热器（图2-9），其生产的钎焊板式换热器已被广泛应用于中央空调、热泵、冷水机组、油冷却、采暖热水器等热交换器。其采用了Z形通道板片技术，充分混合气态和液态制冷剂，提升了换热器的性能，在同样蒸发压力下其换热效率比传统鱼骨形板式换热器高出40%。其优势在于主要在于：采用非对称的结构，可减小水侧流道的压降，增加氟侧的传热系数；Z形流动结构优化氟侧制冷剂两相流分配，提高换热系数；Z形产品设计压力更高；Z形产品结构紧凑，可降低冷媒充注量。

图2-9  丹佛斯C12L-EZ/-R微板换热器

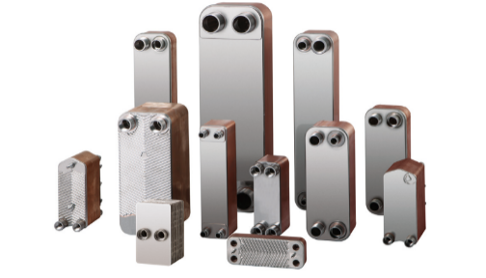

浙江三花有限公司展示了一系列钎焊板式换热器（图2-10），主要拥有3项技术设计创新：利用红外热成像仪判断分配效果解决高效分配器设计；利用非对称设计提升换热效率的同时将压降控制在合理的范围内；利用阻断水的方式将易结冰的部位和流速较慢的区域分隔开来，从而使得板式换热器具有更高的效率和更好的防冰冻能力。

图2-10  浙江三花钎焊板式换热器

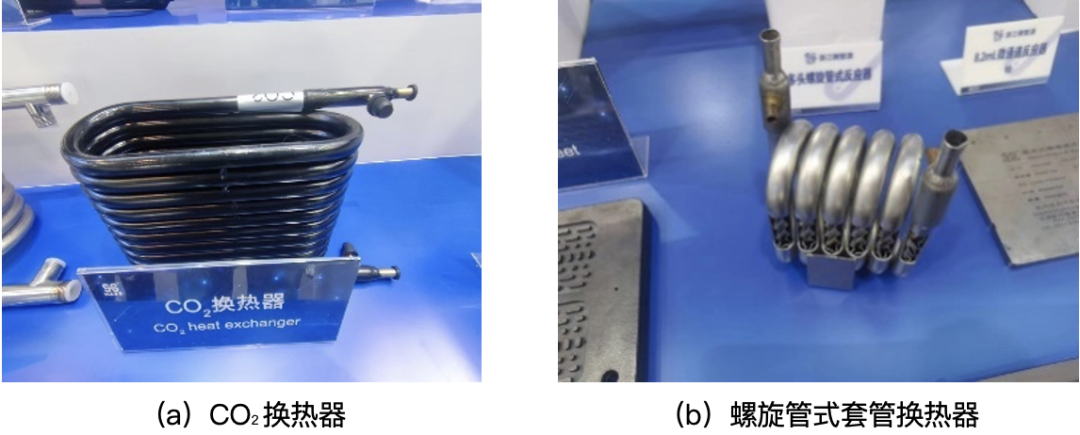

套管式换热器结构简单，传热面积增减方便且工作适应范围较广，因此广泛应用于制冷空调、石油化工等领域。杭州沈氏展出了几款同轴套管式换热器（图2-11）。其中CO₂换热器抗压性强、抗冻性好，可适用于二氧化碳热泵或二氧化碳制冷（冷冻）主机。螺旋管式换热器采用螺旋槽纹结构，使流体在管内既有沿轴向的流动，也有沿着螺旋旋转流动，产生局部二次流以增强流体湍动，提高传热系数。

图2-11  沈氏套管换热器

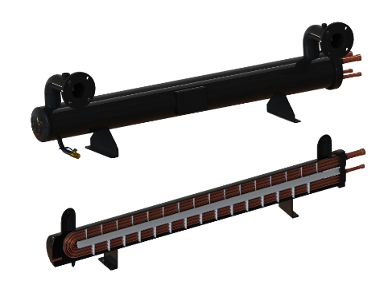

壳管式换热器具有使用寿命长、在高温高压下运行稳定等优点，被广泛应用于冷水机组中。杭州沈氏节能科技股份有限公司展示了他们在冷水机组中应用的壳管式换热器（图2-12），在管侧采用内管强化的高效换热管，同时采用螺旋折流板增强换热。此外，组合使用多种分配器，换热效率较高。

图2-12 沈氏壳管式换热器

翅片管式换热器是目前应用最广泛的换热器类型，由换热管与换热翅片构成，主要用于制冷剂与空气的换热。家用空调器的蒸发器和冷凝器基本上都采用翅片管式换热器。

目前，翅片管式换热器的主要研究目标是高效紧凑化，小管径的换热器在具有更高的换热系数的同时还能够节约制造成本，有利于提高空调器的整机性能。

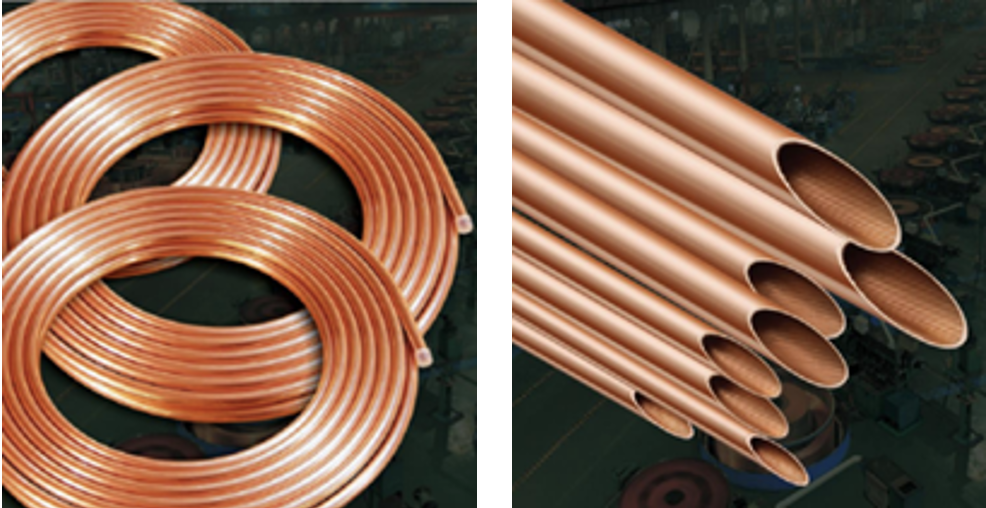

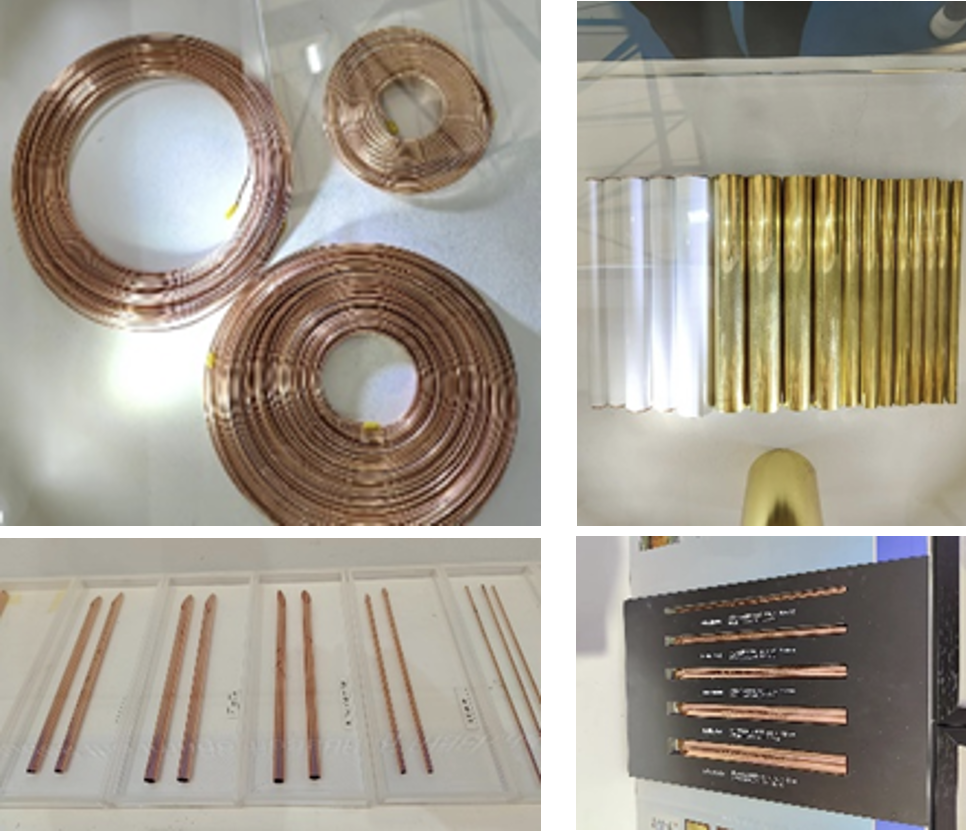

浙江海亮股份有限公司致力于铜管的研究，在本次展会中展示了多款用于不同场景的铜管（图2-13），生产的产品规格包括规格‌Φ4mm～Φ30mm的盘管、蚊香管，以及不同材质、不同螺纹加工的直铜管。

图2-13  海亮铜管

金龙精密铜管集团采用新工艺提升了模具精度后，将模具尺寸精度误差严格控制在0.01mm以内，模具精度提高使得铜管尺寸精度大幅度提高，进而使得换热器效率得到极大提升（图2-14）。

图2-14  金龙铜管

翅片管式换热器的热阻主要是在空气侧，强化空气侧换热能力主要是加强空气流过换热翅片时的扰流。

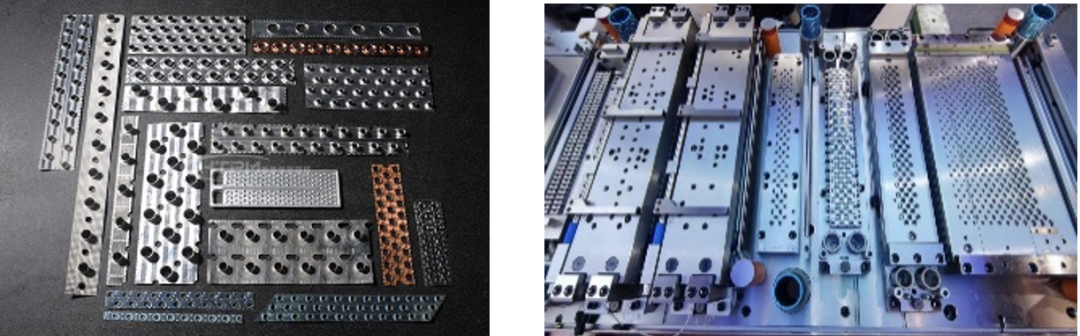

无锡海特精密模具有限公司展出其翅片加工模具和翅片加工工艺。针对翅片不同模具规格和片型尺寸，设计出高效率的模具（图2-15）。

图2-15  海特翅片模具及加工工艺

印刷电路板式换热器是利用化学腐蚀在换热版上蚀刻出微细通道，由扩散连接后形成的换热器芯体和封头组成，降低了接触热阻，具有紧凑高效、安全可靠等优点，其传热面积密度远远高于紧凑换热器的标准，并且不易泄漏，安全性高，被多用在液化天然气和超高温气冷核反应堆领域。

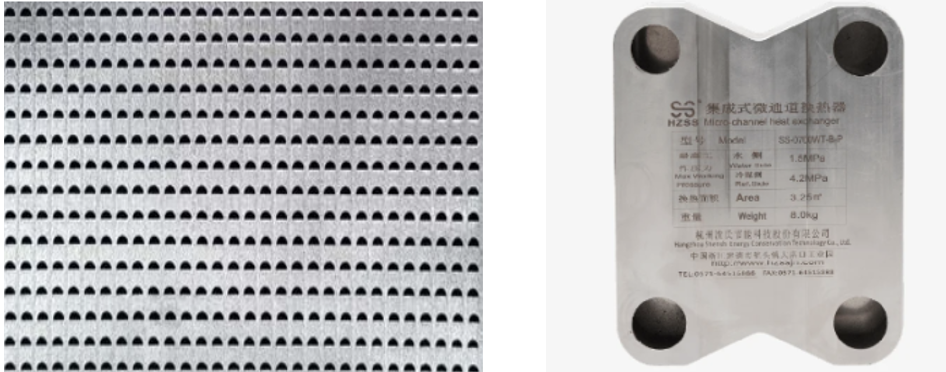

杭州沈氏展示了一种集成式微通道换热器（图2-16），其研制的印刷电路板式换热器，利用化学蚀刻技术，能蚀刻出毫米量级的换热单元通道，可以有效冷却功率器件，该换热器具有极高的紧凑性和高效换热能力，紧凑度达到5000m²/m³，可以满足200～300W/cm²的散热需求。

图2-16  印刷电路板式换热器

冷板是通过机械加工在金属板材内形成制冷剂通道后的板块，通常在制冷剂通道内加工出拓展换热表面以提高换热效率，发热的电子元件安装在相变冷板的表面，通过液态金属、导热硅脂、导热垫片等接触，制冷剂从冷板入口进入冷板，在冷板内的制冷剂通道内吸收电子元件散出的热量，在出口处流出，从而达到为电子元件降温的效果。

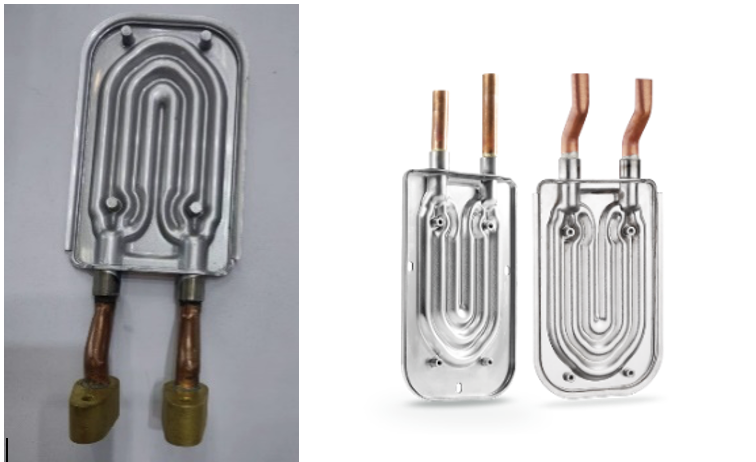

宁波哈雷换热设备有限公司展出的冷板（芯片冷却器，图2-17），其板材采用SUS304不锈钢材料，铜管直接连接，冷媒直接冷却，体积小、重量轻、安装方便、冷却效率高、冷却性能稳定，不受外界环境影响，具有高传热系数的通道技术和高强度。

图2-17  哈雷不锈钢冷板

水喷淋在湿帘上形成水膜，热空气在风机作用下强制通过湿帘，在这个过程中，水通过吸收空气中的热量而蒸发，空气实现等焓降温增湿。湿帘由于其吸水性能好、蒸发效率高等优点，被广泛应用于工业厂房和数据机房等场所的冷却。

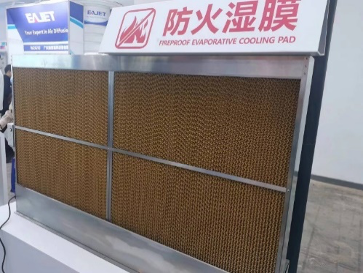

澳蓝（福建）实业有限公司展示了阻燃型湿帘（图2-18），该湿帘具有B1级阻燃特性，阻燃性能不随淋水衰减，并且随着湿帘厚度的增大，最大蒸发效率可达94%。

图2-18  澳蓝防火湿帘

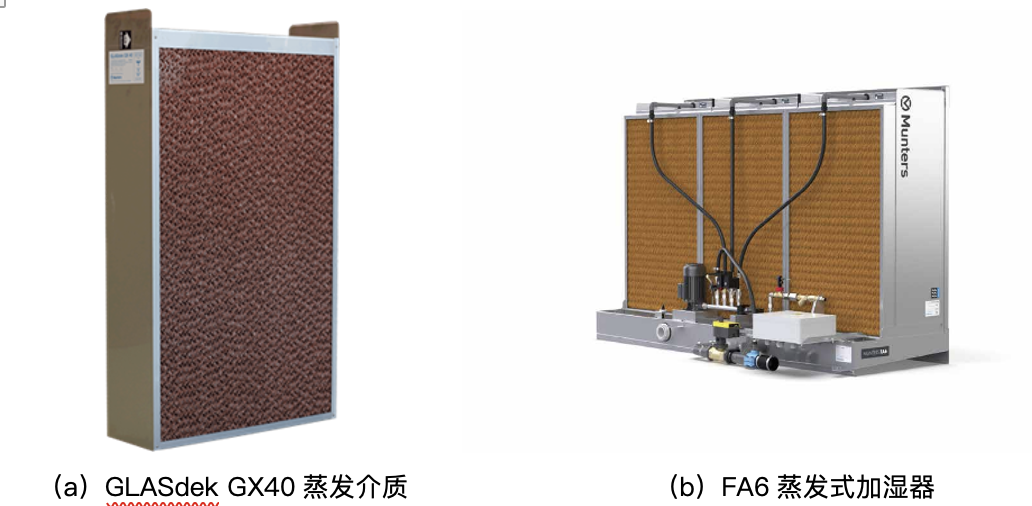

蒙特空气处理设备（北京）有限公司展示了应用GLASdek GX40加湿介质的FA6蒸发式加湿器（图2-19）。该介质由无机阻燃材料制成，耐火性可达A1级水平，其独特的陶土涂层使其适用于pH在3～10的工质，便于采用化学试剂定位清洗以提高使用寿命与降低成本。FA6蒸发式加湿器加装了DropSTOPTM挡水装置，在保证低压损的同时可使最大迎面风速达5m/s。

图2-19  蒙特蒸发式加湿器与蒸发介质

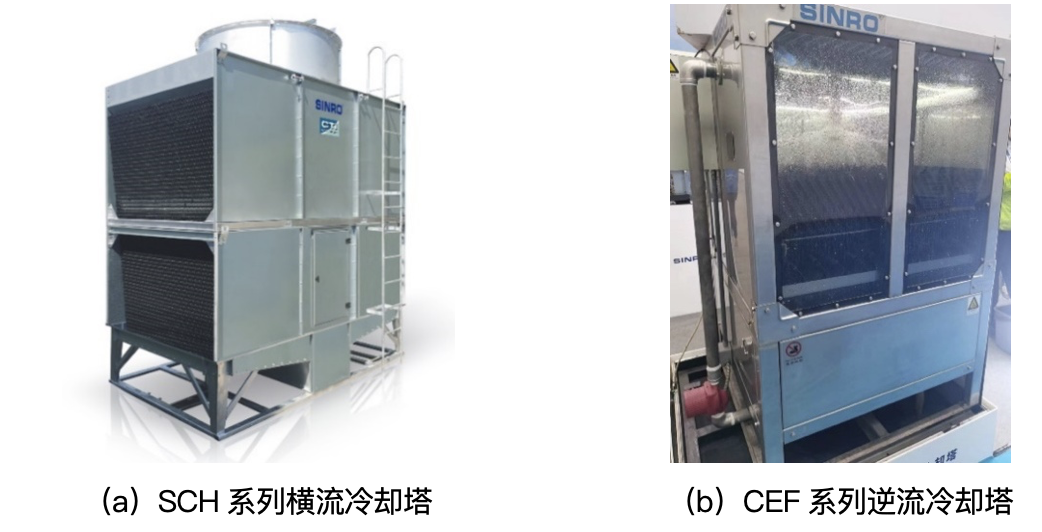

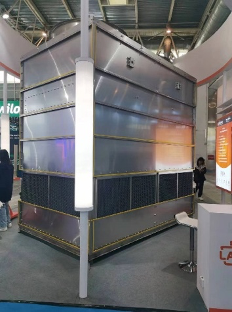

在制冷空调系统中，冷却塔基本承担了空调冷却水系统的负荷，是冷却循环水的重要设备。本次展会多家展商展示了他们生产的冷却塔。广东新菱空调科技有限公司展示了SCH系列横流冷却塔与CEF系列逆流冷却塔（图2-20），SCH横流塔采用变流量技术，在冷却水量于30~110%范围内均可实现均匀布水，避免了填料出现缺水区域导致的换热效率下降的问题，此外，变流量技术可应用于一台机组对应多台冷却塔的情况，从而有效降低出水温度，提高机组能效。CEF逆流塔将风机下置，有效减小了冷却塔噪音，同时通过散流器使空气更均匀地通过填料，提高了换热效率。

图2-20  新菱冷却塔

广东览讯科技开发有限公司展示了LXWD干湿联合防白烟逆流闭式塔（图2-21），采用干湿联合运行，有效缓解了干式冷却塔夏季冷却不达效与湿式冷却塔耗水量高的问题。冬季可将喷淋泵停泵使用，只采用干式冷却，有效防止冷却塔挂冰风险。

图2-21  览讯LXWD干湿联合逆流塔
